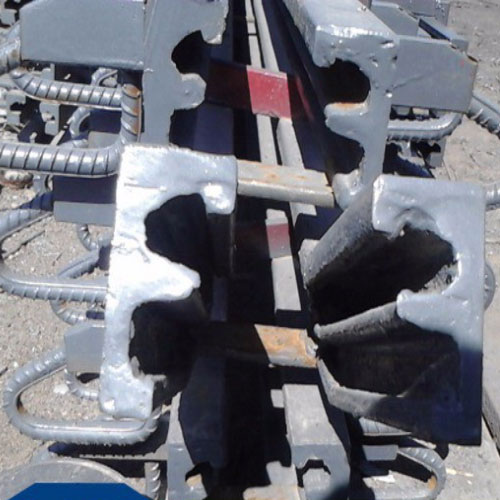

橋梁伸縮縫GQF-D

橋梁伸縮縫的分類橋梁伸縮縫一般有對接式、鋼制支承式、組合剪切式(板式)、模數支承式以及彈性裝置。
對接式對接式伸縮縫裝置，根據其構造形式和受力特點的不同，可分為填塞對接型和嵌固對接型兩種。填塞對接型伸縮裝置是以瀝青、木板、麻絮、橡膠等材料填塞縫隙，伸縮體處于受壓狀態。該類伸縮裝置一般用于伸縮量在40mm以下的常規橋梁工程上，但已不多見。嵌固式對接伸縮縫裝置利用不同形態的鋼構件將不同形狀的橡膠條固定，并以橡膠條(帶)的拉壓變形來吸收梁體的變形，其伸縮體可以處于受壓狀態。也可以處于受拉狀態。
模數支承當橋梁的伸縮變形量超過50mm時，常采用鋼質伸縮裝置。該伸縮裝置當車輛駛過時往往由于梁端轉動或撓曲變形而產生拍擊作用，噪聲大，而且容易使結構損壞。因此，需采用設有螺栓彈簧的裝置來固定滑動鋼板，以減少拍擊和噪聲，該伸縮縫的構造相對復雜。
剪切式該裝置是利用各種不同斷面形狀的橡膠帶作為填嵌材料的伸縮裝置。由于橡膠有彈性，易于粘貼，又能滿足變形要求且具備防水功能。在橋梁工程中已獲得應用。
鋼制支承板式橡膠制品這一類伸縮裝置，很難滿足大位移量的要求；鋼制型的伸縮裝置，很難做到密封不透水，而且容易造成對車輛的沖擊，影響車輛的行駛性。因此，出現了利用吸震緩沖性能好又容易做到密封的橡膠材料，與異型鋼材組合的，在大位移量情況下能承受車輛荷載的模數式橋梁伸縮裝置系列。
彈性體彈性體伸縮裝置分為鋅鐵皮伸縮縫和TST碎石彈性伸縮縫，彈性體伸縮裝置是一種簡易的伸縮縫裝置，對于中小跨徑的橋梁，當伸縮量在20mm-40mm以內時可以采用TST碎石彈性伸縮縫裝置，是將彈塑性材料TST加熱熔化后，灌入經過清洗加熱的碎石中，即形成了TST碎石彈性伸縮縫，碎石用以支持車輛荷載，TST彈塑性體在一25℃～60℃條件下能夠滿足伸縮量的要求。
型號伸縮縫按照性能及安裝方法可以分為：GQF-C型、GQF-Z型、GQF-L型、GQF-F型。
其中GQF-MZL型數模式橋梁伸縮縫裝置，是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置。GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸縮縫裝置適用于伸縮量80mm以下的的橋梁接縫，GQF-MZL型伸縮縫裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置，適用于伸縮量80mm-1200mm的大中跨度橋梁。
公路橋梁伸縮裝置分為：模數式橋梁伸縮裝置和KS伸縮裝置以及TST彈塑體伸縮裝置模數式模數式橋梁伸縮裝置分為：GQF-C型橋梁伸縮裝置、GQF-MZL型橋梁伸縮裝置CQF橋梁伸縮縫1、GQF型橋梁伸縮裝置特點：
GQF型橋梁伸縮裝置采用整體熱軋16Mn異型鋼,克服了擠壓異型鋼直線度和集合尺寸不均勻的特點,建筑高度低，國產熱軋整體成型異型鋼材高度僅50mm，結構簡單，安裝方便，具有可靠性、舒適性和耐久性。既方便舊伸縮裝置更換，又可供新橋時選用。
橋面鋪裝層厚度≥80mm伸縮量≤80mm2、GQF-MZL型橋梁伸縮裝置特點：
MZL型伸縮裝置結構的特點是：由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成的系列伸縮裝置。該伸縮裝置的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既使受力時安全，又能使位移均勻，使中梁在一個位移控制箱內均支承在同一根垂直橫梁上的傳統作法，這樣對大位移量伸縮裝置有利，減少了橫梁數量，使位移控制箱體積減小到小范圍，節約了鋼材。該結構還克服了斜向支承式伸縮裝置要求加工和組裝精度相當高的苛刻條件，否則四連桿結構易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。該結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強各種橋梁結構使用要求。
a、安裝時，按實際溫度確定其安裝寬度值。
b、伸縮縫安裝過程，使用伸縮縫裝置整齊排列，保持一定的傾斜度。確保伸縮裝置的平面與完工的橋面相平。
c、施工方法①清理槽口，使之達到設計寬度和深度，清除與位移箱埋入有干擾的鋼筋，預留坑的開口必須大于伸縮縫的安裝寬度。
②檢查伸縮裝置的各梁之間間隙是否符合安裝溫度要求，否則，應用水平千斤頂、夾具進行調整直**符合設計要求，調整好后，立即安上專用夾具。
③根據伸縮縫**位置設置起吊裝置，將伸縮裝置安入在槽口內，并使伸縮裝置的頂面與橋面標高相同。同時注意縱橫坡也應與橋面相符。
④伸縮裝置吊入預留槽后，其**線應與梁端預留間隙**線對正，其長度與橋梁寬度對正。
⑤對伸縮裝置直線段進行調整，并使各縱梁的縫隙均勻一致。
⑥再在伸縮裝置箱體或錨固板處，立焊Ф16以上的鋼筋進行高度定位，橫焊Ф16鋼筋進行寬度定位。
⑦伸縮裝置正確就位錨固后，便可以將伸縮裝置一側的錨固鋼筋和預留槽預留鋼筋焊接以保證伸縮裝置線向固定并找平，焊接時只要每隔2～3個錨固筋焊接一個即可，然后再按上述步驟焊接另一側的錨固筋。待兩側達到固定后，就可將其余焊接的錨固筋再進行焊接，確?？煽垮^固。在焊接錨固筋時要注意不要在邊梁和中梁上任意施工焊，以防鋼梁發生扭曲變形。
⑧伸縮裝置如果分段安裝，接縫處必須焊接，焊接應由人員進行，每根梁焊好后，再按⑦步驟進行錨固。
⑨根據縫的外形尺寸和預留槽口制作模板，模板放好后應遮擋嚴實，以防水漿流入位移箱內，伸縮縫上平面加蓋板，以防砂漿落入橡膠密封帶，在檢查裝置的正確平整度和中線位置，以及縫隙是否均符合要求后，方可灌入混凝土，并對混凝土充分振搗壓實，尤其應注意位移箱與預留坑基面不能留下空洞。待混凝土固化后撤去模板和伸縮縫上的固定卡。
⑩在伸縮縫處混凝土未達到80**的強度前，伸縮縫不能承受外來荷載作用。
端部防水為防止橡膠密封帶內的積水流向墩臺，可在伸縮縫裝置兩端設置翹頭，伸縮縫裝置的翹頭可根據不同的路面設計不同的樣式（翹起長度及角度），翹頭一般置于防撞墻內部。
