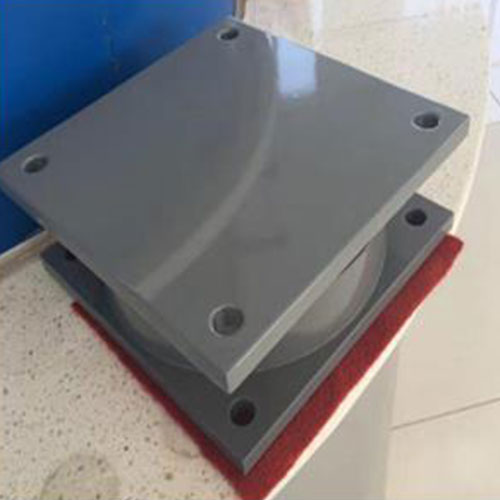

KLQZ系列抗拉球型鋼支座

KLQZ系列抗拉球型鋼支座基本結構與特點：
KLQZ系列抗拉球型鋼支座是對傳統普通鋼支座的一種結構改良與性能優化。KLQZ系列抗拉球型鋼支座不僅具有普通球型鋼支座承載力大、傳力可靠、轉動靈活、轉角大等特點，而且能夠減輕因地震力、梁端配重和抵抗因離心力、橫向搖擺力、橫向風力以及海水波浪力等產生的豎向拉力和橫向剪切力等作用，還能夠可靠地解決落梁等問題，使梁體的受力和變位更趨向穩定，從而延長橋梁的使用壽命。
KLQZ系列抗拉球型鋼支座的基本構造：
KLQZ系列抗拉球型鋼支座的基本構造主要是由上支座板（附不銹鋼板），平面四氟板，拉力板，凹球面中板，拉力環，曲面四氟板，球面襯板，下支座板（附不銹鋼板），上、下錨固螺栓等幾部分組成。
KLQZ系列抗拉球型鋼支座的工作原理：
通過下支座板焊接的不銹鋼板和鑲嵌在球面中座板上平面四氟板之間形成的低磨耗、低摩擦系數的滑動來實現支座的水平位移；通過下支座板和球面中座板兩邊的導向塊來實現支座的縱向?qū)蚝涂箼M向剪切力；通過上、下支座板、拉力板、拉力環與球面中座板上、下導向塊形成的“L”結構，來實現支座的抗豎向拉力，拉力環與球面中座板之間的抗拉接觸曲面和球面襯板為同一轉動**，可使支座在抗拉時也能實現轉動功能，使抗拉力的兩個接觸面為面接觸，避免了應力的集中，提高了支座的抗拉等級；通過球面襯板與球面中座板粘接的球面四氟板之間的轉動來滿足支座轉角的要求。
KLQZ系列抗拉球型鋼支座的傳力路線
KLQZ系列抗拉球型鋼支座的豎向承載力：上部結構恒載及活載（壓力）→上支座板→球面襯板→球面四氟板→球面中座板→平面氟板→下支座板→支撐墊石
KLQZ系列抗拉球型鋼支座的水平承載力：上部結構的水平荷載→上支座板→球面中座板→下支座板→支撐墊石。
KLQZ系列抗拉球型鋼支座的豎向拉力：上部結構恒載及活載（拉力）→上支座板→拉力環→球面中座板→拉力板→下支座板→支撐墊石。
